智慧“霧”計算平衡閥
分類：智慧“霧”計算平衡閥 作者：銳控 來源：銳控 發布時間：2025-03-05
源于解決小區二級管網水力、熱力分配不均的問題，通過對小區各單元加裝智慧霧計算單元閥，實現二級網自動平衡調控功能，達到節能降耗的目的。
發明專利：
《基于流體傳熱建模的霧計算三級網供熱控制系統》 2019104127095
實用新型專利：
《智慧霧計算二級網調控裝置》 2020221844345
《供熱單元溫度智能平衡裝置》 2020208001696
產品簡介：

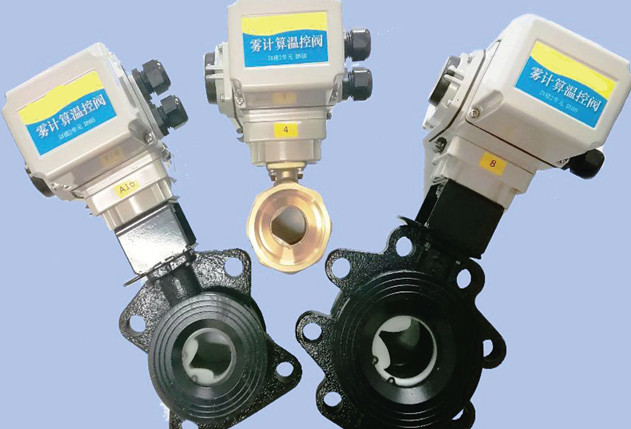

RC-FIBV 系列智慧“霧”計算平衡閥是集溫壓檢測、無線通訊、智慧調控于一體的智能調節裝置，主要應用于供暖小區單元支管上，既可接受云平臺的控制指令，也可脫離平臺形成區域內自組網主動調控，具有穩定的流量調節特性，自適應目標值進行智慧調節，實現各用熱支路的動態平衡。
功能特點：
◆ 云傳輸、霧計算，自備控制系統，根據管網平衡策略調節目標參數，獨自完成壓力或壓差、溫度或溫差的控制和平衡調節。
◆ 多種供電方案，可市電，也可電池，采用低功耗設計，三年免維護，降低運行成本。
◆ 低功耗間歇式運行調節，動態變量間歇式傳遞，既滿足遠程控制需要，亦能達到管網水力平衡。
◆ 同一規格閥門口徑壓差調節范圍大，調試簡單，可以隨時改變設定值并自行完成調整。
◆ 閥體結構簡單，流道暢通，不易結垢、不易堵塞，不易失控。
◆ 具備自診斷功能，可主動向管理平臺上報故障代碼。
◆ 具備自適應、防卡塞功能，球閥會自動進行多次正、反向旋轉，利用剪切力及介質流動力排除異物。
◆ 高防護等級設計，整體防護等級最高可達IP68，可在高溫潮濕等惡劣環境下正常工作。
技術參數：
整體 參數
| 控制精度：±0.5% 有線通訊：支持MODBUS、MBUS協議 無線通訊：支持GPRS/CDMA/NB-IOT/LoRa 運行時間：空載≤10s 主控芯片：32位處理器內核、超低功耗 控制系統：嵌入式實時操作系統 組網：支持云平臺和自組網 防護等級：整機IP67，可定制IP68，電路板三防工藝處理 表面處理：靜電噴涂 安裝位置：可水平或垂直安裝 維護：自清潔、免維護 手動操作：配手輪或手動操作機構 環境溫度：-20℃~+65℃ 濕度：5%~95%相對濕度，無結露 顯示：開度指針指示 其它功能：防盜拆、GPS定位、故障報警 |
調節 參數
| 介質溫度：0~120℃ 允許運行壓力：1600KPa 關閉壓差：690KPa 運行最大壓差：340KPa 調節特性：等百分比 泄漏率：零泄露 EN12266-1 閥管連接：法蘭連接，符合1507005-2 閥體：DN25~DN50：黃銅；DN65~DN150：球墨鑄鐵QT450-10 閥芯：不銹鋼 304 閥軸密封：EPDM |
傳感器參數 | 測量信號：2路壓力信號、2路溫度信號（可擴展） 測量精度：壓力精度：0.5%；溫度精度：A級 配套電纜：防水阻燃控制電纜 防護等級：IP67，可定制IP68 安裝附件：提供預埋座 |
電氣 參數 | 額定電壓：AC220V/DC24V/AC24V 電壓范圍：AC198~242V/DC21.6~26.8V/ AC21~27V 功耗：運行≤20W 保持≤15W 供電：可選市電（配智能電表）或鋰電池 |

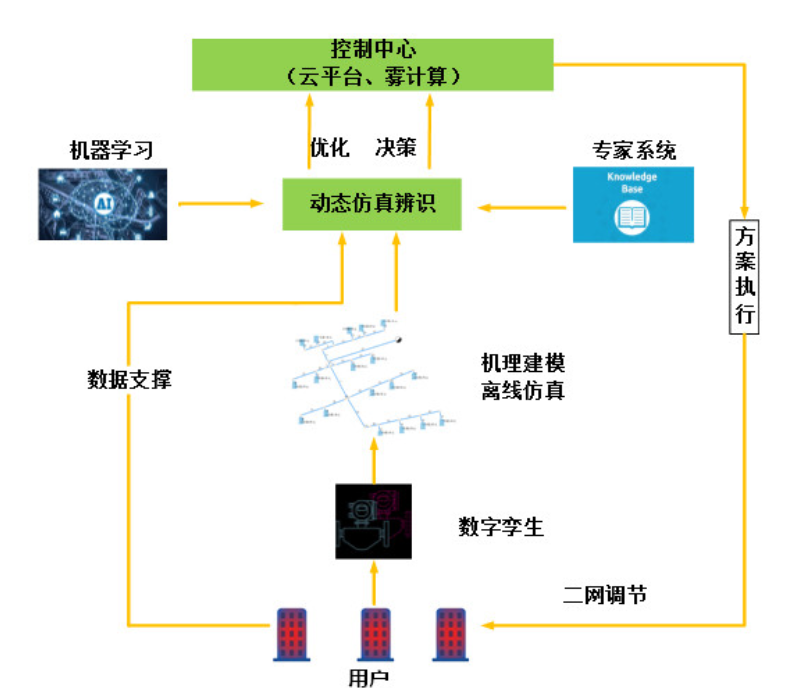

技術路線：
二網平衡系統基于信息物理系統總體技術路線，以物聯感知為基礎，以云平臺、霧計算為核心，以動態平衡閥為手段，輔以機理建模、動態仿真、歷史數據分析、專家系統支撐，完成基于數據與信息自動流動的“狀態感知—實時分析—優化決策—精準執行”的閉環賦能體系。

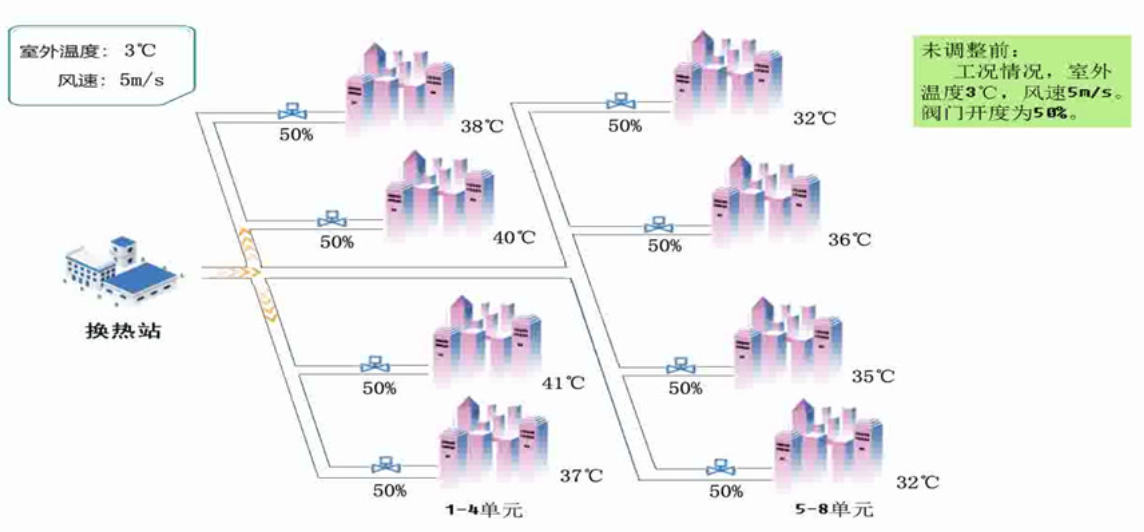

二網平衡策略演示：

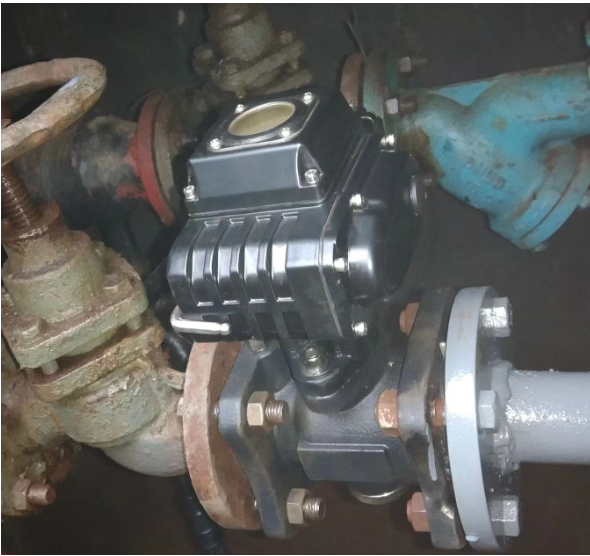

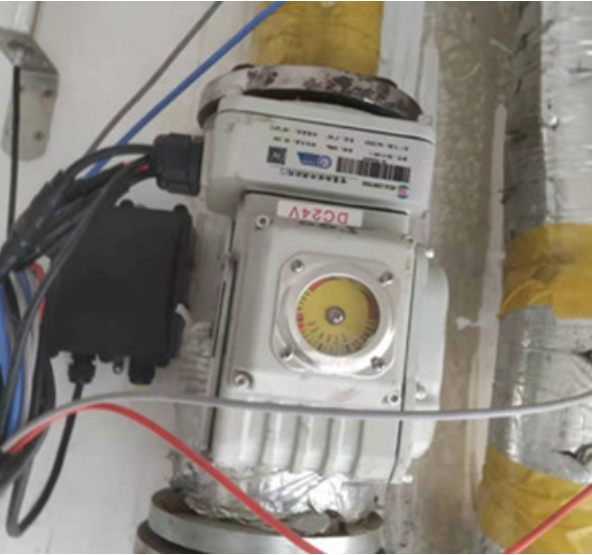

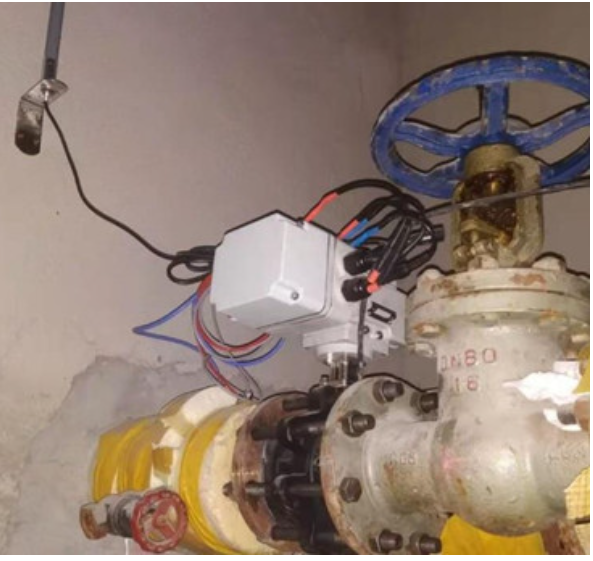

現場應用：
優勢分析：
| 序號 | 對比項目 | 單元閥 | 分戶閥 |
1 | 調節原理 | 各單元安裝平衡閥， 熱量按需分配至單元 | 每戶安裝平衡閥 |
2 | 調節特性 | 水平平衡 | 垂直平衡 |
3 | 工程實施及造價 | 施工量少，造價低 | 施工量大，造價高 |
4 | 調節效果 | 單元間平衡，算法簡單， 容易快速平衡 | 戶間平衡，算法復雜，且易擾動，平衡周期慢，易堵塞 |
5 | 應用業績 | 應用較早 | 應用較晚，且均為測試小區 |
6 | 后期維護量 | 維護簡單，甚至免維護 | 維護量大應用較早 |
7 | 投資回報率 | 2-3年收回成本 | 6-9年收回成本 |
8 | 結論 | 因其投入少，見效快， 維護量少的特點適用于改造小區和大范圍應用 | 精確到戶控制，但因造價較高，適用于新建高檔小區 |
典型案例：

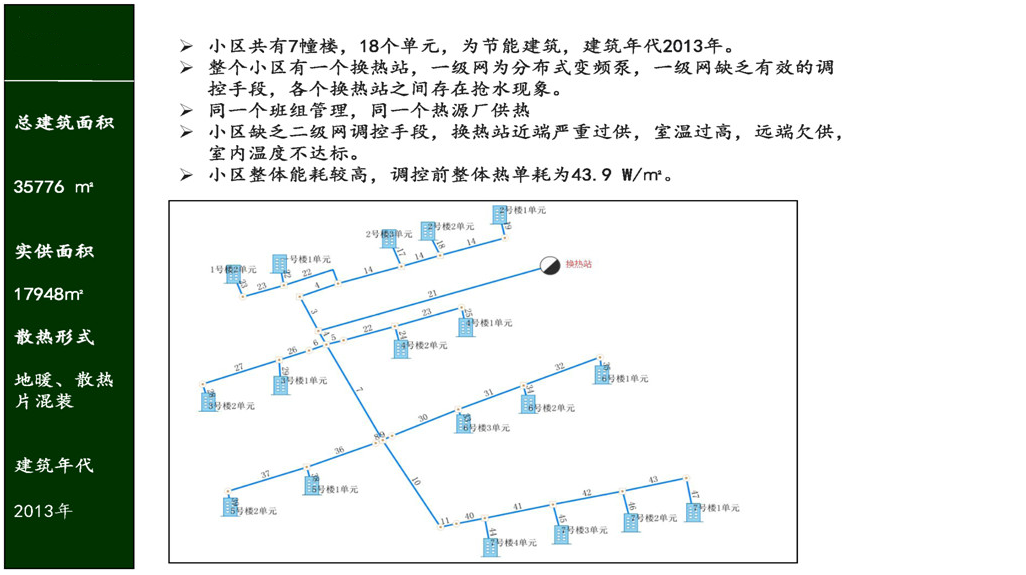

通過對某熱力公司所轄小區的供熱狀況分析，發現該小區存在二網水力失衡嚴重、能耗高、住戶投訴率高等問題，因此我司于2019年采暖季前對該小區每個單元加裝“霧”計算單元平衡閥，進行二級網平衡系統改造。
調控效果分析：

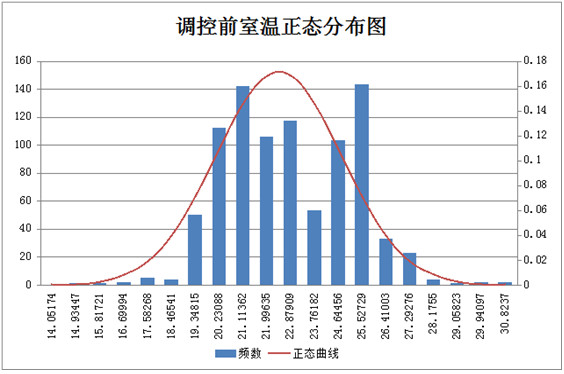

（1）調控前：小區水力、熱力失衡嚴重，為了滿足遠端的供暖需求，需要增大小區的供熱量和循環水量，最終導致近端超供，遠端仍然欠供。
（2）調控后：通過進行二網平衡調控，消除了各單元間的水力、熱力失衡現象，結合換熱站循環泵的降頻聯動，取得了很好的調控效果。
調控前后能耗數據對比 | |||||||
調控階段 | 累計天數 | 平均外溫 （℃） | 供熱面積 （㎡） | 累計耗電量 （KWh） | 電單耗 （KWh/㎡） | 累計供熱量 （GJ） | 熱單耗 （W/㎡） |
調控前 2017-2018采暖季 | 120 | 2.0 | 14663.58 | 25367.99 | 1.73 | 6669.08 | 43.8663 |
調控后 2018-2019采暖季 | 120 | 2.1 | 17947.36 | 17229.47 | 0.96 | 5907.95 | 31.7498 |
調控效果分析：

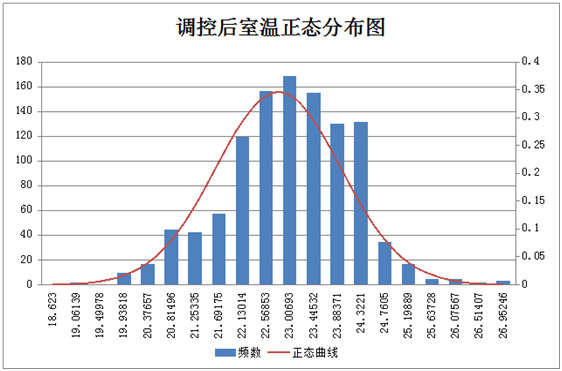

調控后，用戶的室內溫度差距減小，基本維持在20-24℃之間，投訴率下降約70%。

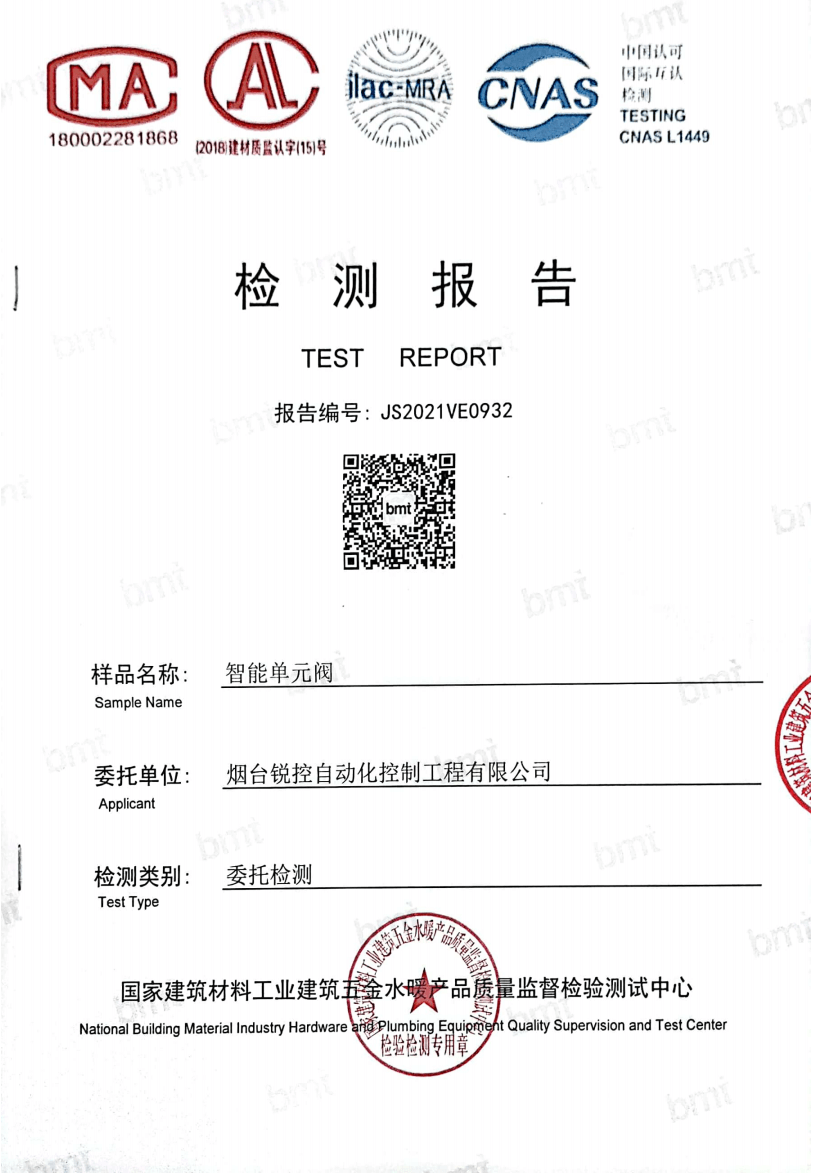

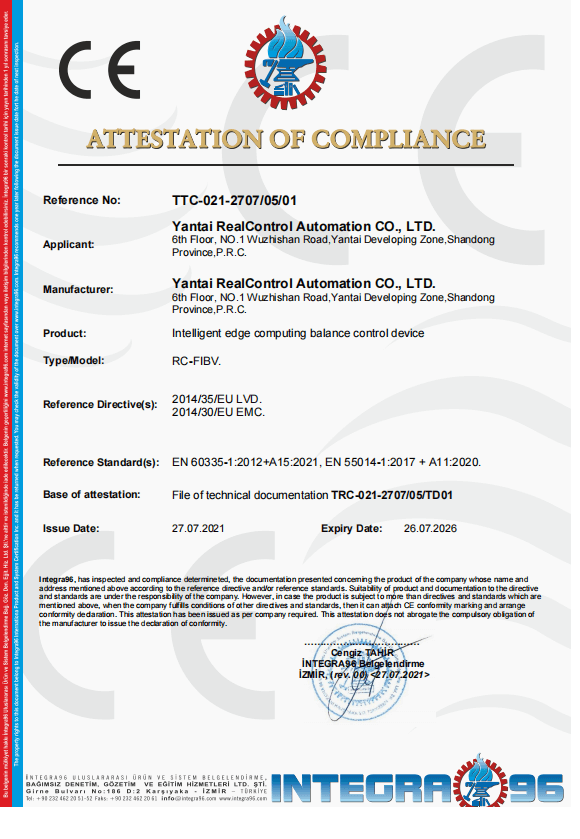

相關認證：
專利證書：
