西部熱電主要擔負著開發區居民和部分企業的供熱任務，由于開發區經濟社會的快速發展，供熱能力出現短缺，開發區管委投資建設西部熱電五期擴建工程，增設一臺130T/H的循環流化床蒸汽鍋爐。我公司有幸承擔了該項目的熱工專業的系統集成任務，并負責該系統所屬設備的安裝和調試。

        西部熱電DCS系統簡介

        ◆西部熱電#5爐DCS系統采用了北京和利時控制工程有限公司MACS V分散控制系統。系統由兩臺DPU熱冗余配置，通過兩條冗余的通訊線接在兩臺高可靠服務器上，服務器負責整個系統的數據處理，通過兩臺交換機與兩臺操作員站和一臺工程師站相連。整個系統采用雙路電源供電，一路廠用電，一路為UPS不間斷電源供電，保證了系統的可靠和安全。

        ◆現場控制站由主控單元、智能I/O單元、電源單元、和專用機柜組成。

        ◆具有功能：完成數據采集、工程單位變換、控制和連鎖算法、控制輸出、通過系統網絡將數據和診斷結果傳送到系統服務器等功能。

        ◆系統服務器功能：負責對域內系統數據的集中管理和監視，包括報警、日志、SOE、事故追憶事件捕捉和記錄管理。

        ◆工程師站安裝有各種組態工具，具有以下功能：系統數據庫組態、設備組態、圖形組態、控制語言組態、報表組態、調試、下裝。

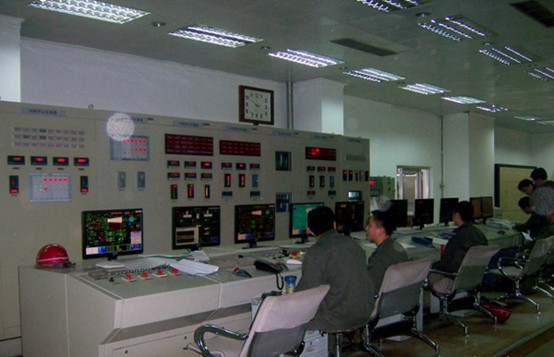

        ◆操作員站由高可靠微機和專用鍵盤、鼠標進行人機對話，具有功能：流程圖顯示和操作、報警監視及確認、日志查詢、控制調節、在線參數修改、報表打印。
